Čip tuning badassBox 4 Bosch G4

Pozor, s touto sadou je kompatibilný iba snímač rýchlosti G4 (prvý obrázok). Ak má snímač integrovaný do koncovky riadítka tvar snímača na druhom obrázku, potom potrebujete sadu badassBox 4 Bosch X-Set. Ak je snímač Bosch (druhý obrázok) ľahko dostupný a namontovaný na zadnej stavbe, potrebujete iba jeden badassBox 4 Bosch.

Tuning elektrobicyklov s motorom Bosch a integrovaným snímačom rýchlosti G4

Táto objednávková sada obsahuje všetko, čo potrebujete na montáž badassBoxu 4 na váš elektrobicykel Trek s motorom Bosch so stredovým pohonom a snímačom rýchlosti G4 integrovaným do pätky.

Kvalitný produkt vyvinutý a vyrobený v Nemecku.

Inštalácia vyžaduje menšiu úpravu. Pred objednaním si prečítajte priložený návod na inštaláciu!

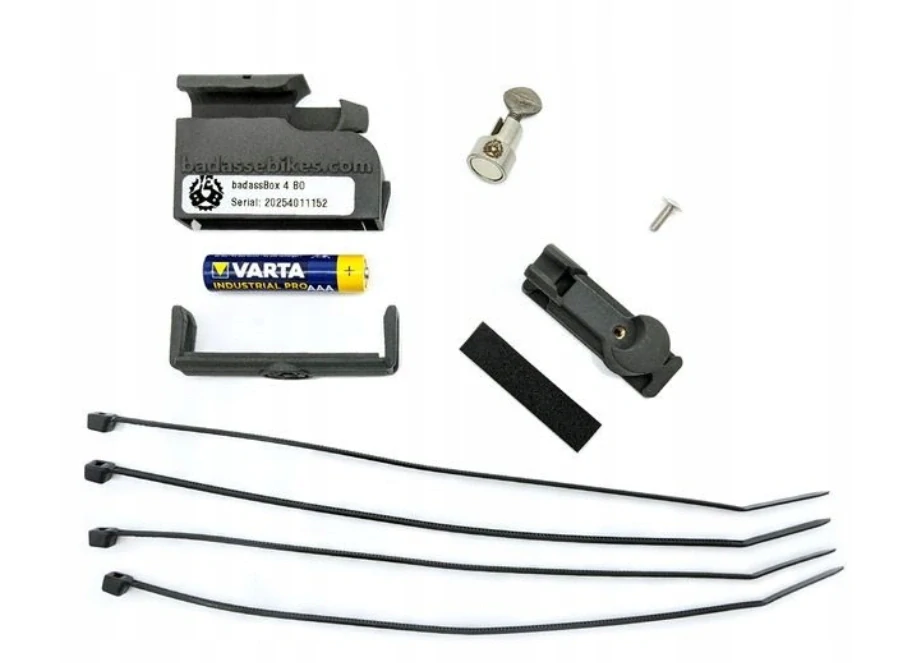

Rozsah dodávky

Dodávka obsahuje nasledujúce diely:

• badassBox 4 Bosch
• kryt badassBox 4
• jedna batéria AAA
• magnet na špice
• adaptér G4
• skrutka príruby šošovky [M3 x 8 (ISO 7380-2)]
• základňa vyrobená z elastickej peny
• štyri káblové zväzk

Badass eBikes hrdo predstavuje: Sadu badassBox 4 Bosch G4

Sada badassBox 4 Bosch G4 obsahuje všetky diely potrebné na montáž badassBoxu 4 na váš elektrobicykel Trek s motorom Bosch, Fazua alebo TQ so stredovým pohonom a integrovaným snímačom rýchlosti G4 v pätke:

• badassBox 4 Bosch
• Adaptér G4
• Magnet na špice s krídlovou maticou

So sadou badassBox 4 Bosch G4 máte nielen všetky potrebné diely na ladenie vášho bicykla jedným kliknutím, ale aj ušetríte peniaze.

Inštalácia

Integrovaný snímač rýchlosti G4 sa nachádza v blízkosti koncovky ráfika.

Pre prístup k snímaču je potrebné demontovať zadné koleso.

Súčasťou balenia je skrutka s prírubou objektívu (na to budete potrebovať 2,5 mm imbusový kľúč), pomocou ktorej naskrutkujete snímač rýchlosti G4 na adaptér G4 (1).

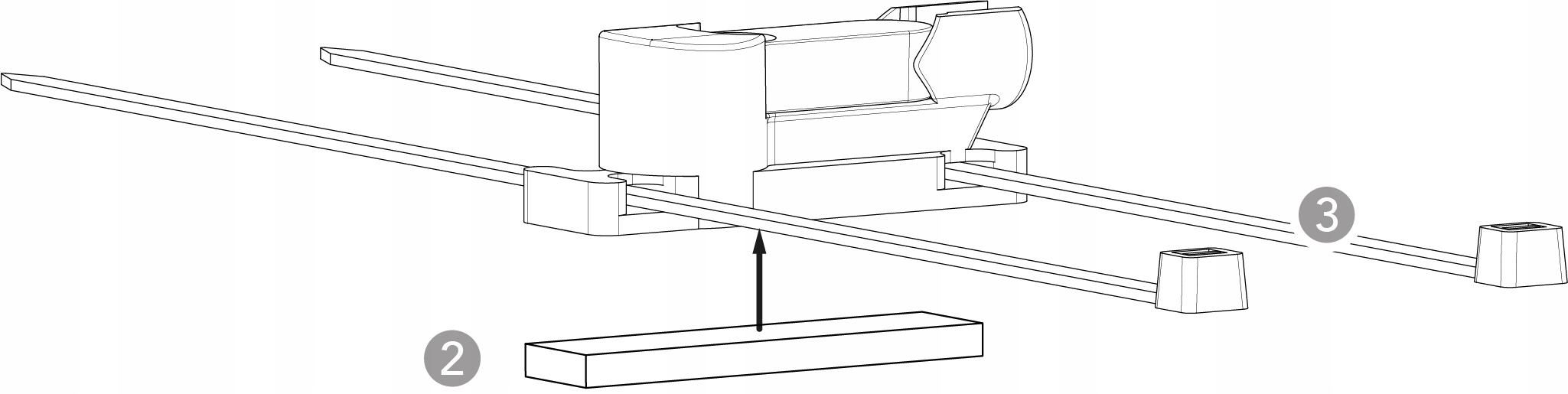

(2) Voliteľne je súčasťou balenia aj vhodne veľký podstavec vyrobený zo samolepiacej elastickej peny. Tento podstavec je možné prilepiť k adaptéru G4 a pripevniť ho tak k kyvnej vidlici bez rizika poškriabania.

Adaptér G4 vrátane pripojeného snímača rýchlosti G4 sa pripevní na vhodné miesto na kyvnej vidlici (4) pomocou priložených káblových zväzkov (3), kde je možné na adaptér nasunúť badassBox.

Nasaďte späť zadné koleso a zasuňte badassBox na adaptér, kým nezacvakne.

Namontujte magnet na špic a zarovnajte ho s okrajom krytu badassBox. To je všetko! Užite si svoj rýchlejší elektrobicykel!

Návod na montáž
