Čip tuning badassBox 4 Shimano X-Set

Pozor, túto sadu potrebujete iba v prípade, že senzor Shimano SM-DUE10 (prvý obrázok) je integrovaný do zadného svetla vášho bicykla.

Ak integrovaný senzor vyzerá ako ten na druhom obrázku, ide o novší Shimano SM-DUE11. V takom prípade potrebujete badassBox 4 Shimano 2020.

Ak je senzor Shimano (prvý obrázok) ľahko dostupný a namontovaný na zadnej stavbe, potrebujete iba badassBox 4 Shimano 2019.

Tuning elektrobicyklov pre pedelec s motorom Shimano so stredovým pohonom a integrovaným snímačom Shimano

Táto sada obsahuje všetko, čo potrebujete na montáž badassBoxu 4 na váš elektrobicykel s motorom Shimano so stredovým pohonom a senzorom Shimano SM-DUE10 integrovaným v pätke.

Kvalitný produkt vyvinutý a vyrobený v Nemecku.

Inštalácia vyžaduje menšiu úpravu. Pred objednaním si prečítajte priložený návod na inštaláciu!

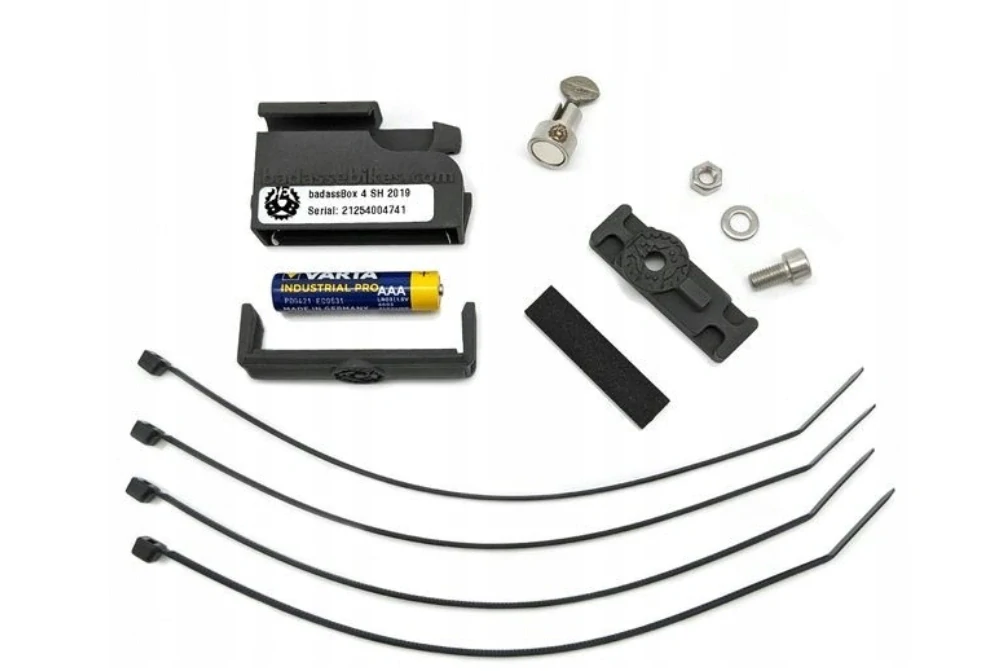

Rozsah dodávky

Dodávka obsahuje nasledujúce diely:

• badassBox 4 Shimano 2019
• kryt badassBox 4
• jedna batéria AAA
• magnet na špice
• univerzálny adaptér
• základňa vyrobená z elastickej peny
• matica M5
• práčka
• valcová skrutka
• štyri káblové zväzky

Badass eBikes hrdo predstavuje: Novú sadu badassBox 4 Shimano X-Set

Sada badassBox 4 Shimano X-Set obsahuje všetky diely potrebné na montáž badassBoxu 4 na váš elektrobicykel s motorom Shimano so stredovým pohonom a integrovaným snímačom Shimano v pätke:

• badassBox 4 Shimano 2019
• Univerzálny adaptér
• Magnet na špice s krídlovou maticou

So sadou badassBox 4 Shimano X-Set máte nielen všetky potrebné diely na naladenie bicykla jedným kliknutím, ale aj ušetríte peniaze.

Inštalácia

Integrovaný snímač Shimano sa nachádza v blízkosti koncovky prevodovky.

Pre prístup k snímaču je potrebné demontovať zadné koleso.

Nájdite polohu integrovaného senzora * v pätke vášho elektrobicykla.

* Zobrazený tvar senzora je príklad.

Uvoľnite skrutky konzoly, ktorá upevňuje snímač k pätici. * Zobrazený tvar snímača je príklad.

Pripevnite univerzálny adaptér k snímaču Shimano pomocou priloženej skrutky, podložky a matice . * Zobrazený tvar snímača slúži len na ilustračné účely.

Teraz môžete pripevniť univerzálny adaptér s priskrutkovaným snímačom Shimano k zadnej stavbe pomocou káblových zväzkov (súčasťou balenia).

* Zobrazený tvar snímača je príklad.

Nasuňte badassBox na adaptér, kým nezacvakne.

Znovu nainštalujte zadné koleso bicykla.

Namontujte magnet na špic a zarovnajte ho s okrajom krytu badassBoxu. To je všetko! Užívajte si svoj rýchlejší elektrobicykel!
