Čip tuning badassBox 4 TQ X-Set

Pozor, túto sadu potrebujete iba v prípade, že je senzor integrovaný do predného blatníka (pozri červenou farbou označenú oblasť na prvom obrázku) vášho bicykla.

Ak je senzor ľahko dostupný na zadnej stavbe (pozri červenou farbou označenú oblasť na druhom obrázku), potrebujete iba jeden badassBox 4 TQ.

Tuning elektrobicyklov s motorom TQ so stredovým pohonom a integrovaným senzorom

Táto objednávková sada obsahuje všetko, čo potrebujete na montáž badassBoxu 4 na váš elektrobicykel s motorom TQ so stredovým pohonom (nie je kompatibilný s Haibike Flyon) a integrovaným senzorom v pätke.

Kvalitný produkt vyvinutý a vyrobený v Nemecku.

Inštalácia vyžaduje menšiu úpravu. Pred objednaním si prečítajte priložený návod na inštaláciu!

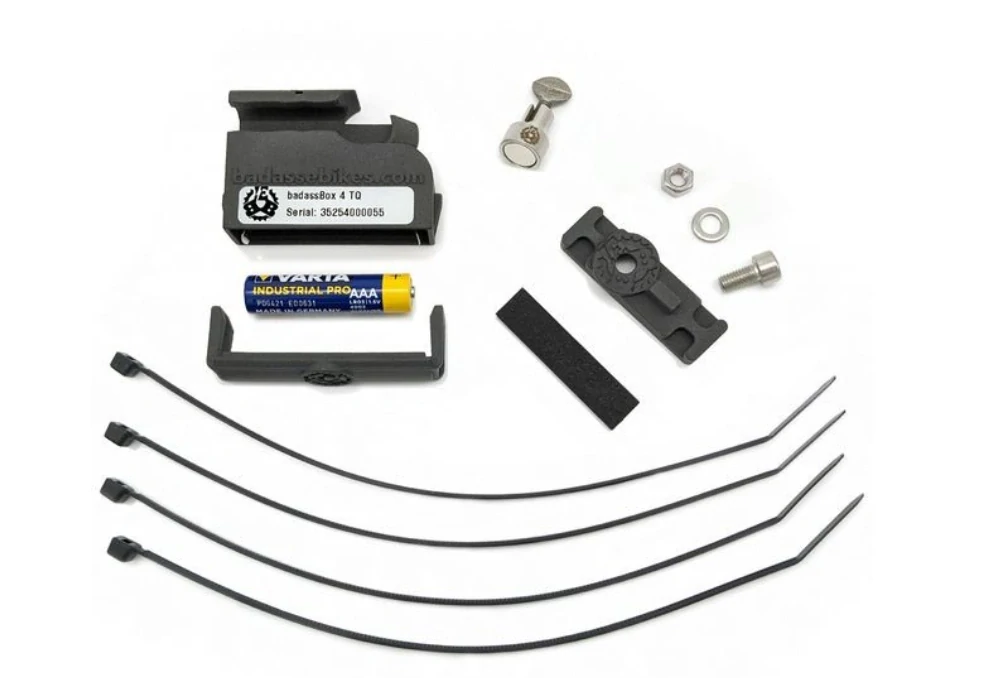

Rozsah dodávky

Dodávka obsahuje nasledujúce diely:

• badassBox 4 TQ
• kryt badassBox 4
• jedna batéria AAA
• magnet na špice
• univerzálny adaptér
• základňa vyrobená z elastickej peny
• matica M5
• práčka
• valcová skrutka
• štyri káblové zväzky

Badass eBikes hrdo predstavuje: Novú sadu badassBox 4 TQ X

Sada badassBox 4 TQ X-Set obsahuje všetky diely potrebné na montáž badassBoxu 4 na váš elektrobicykel s motorom TQ so stredovým pohonom a integrovaným senzorom v pätke:

• badassBox 4 TQ
• Univerzálny adaptér
• Magnet na špice s krídlovou maticou

So sadou badassBox 4 TQ X-Set máte nielen všetky potrebné diely na naladenie vášho bicykla jedným kliknutím, ale aj ušetríte peniaze.

Inštalácia

Integrovaný senzor sa nachádza v blízkosti koncovky tlmiča.

Pre prístup k senzoru je potrebné demontovať zadné koleso.

Nájdite polohu integrovaného senzora * v pätke vášho elektrobicykla.

* Zobrazený tvar senzora je príklad.

Uvoľnite skrutky konzoly, ktorá upevňuje snímač k pätici. * Zobrazený tvar snímača je príklad.

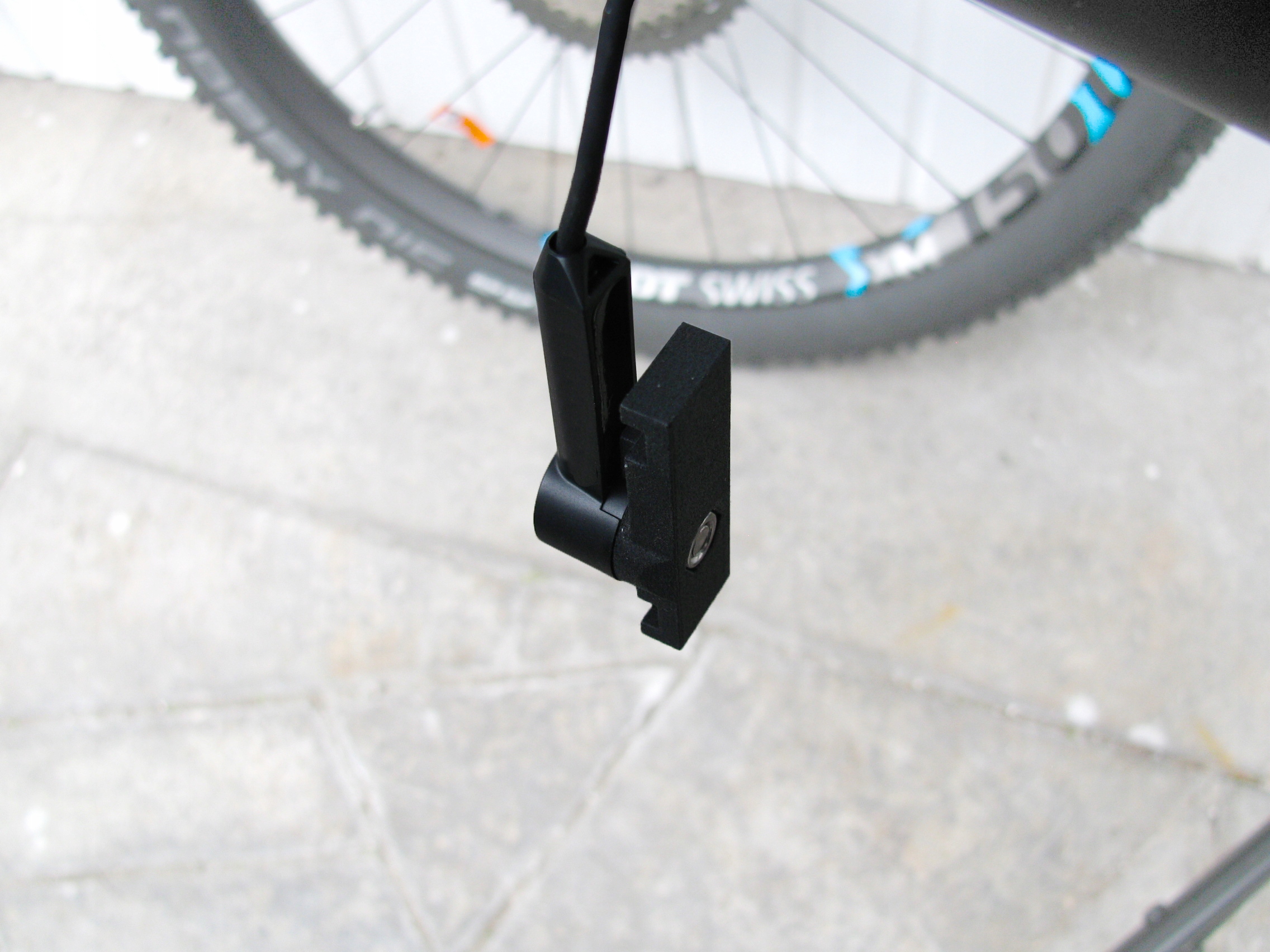

Pripevnite univerzálny adaptér k senzoru pomocou priloženej skrutky, podložky a matice . * Zobrazený tvar senzora slúži len na ilustračné účely.

Teraz môžete pripevniť univerzálny adaptér so snímačom priskrutkovaným k zadnej stavbe pomocou káblových zväzkov (súčasťou balenia).

* Zobrazený tvar snímača je príklad.

Nasuňte badassBox na adaptér, kým nezacvakne.

Znovu nainštalujte zadné koleso bicykla.

Namontujte magnet na špic a zarovnajte ho s okrajom krytu badassBoxu. To je všetko! Užívajte si svoj rýchlejší elektrobicykel!
