Čip tuning Ebike badassBox 4 Panasonic CS-Set

Pozor, s touto verziou je kompatibilný iba CS senzor v tvare pera (1. obrázok) – pre nový senzor (2. obrázok) potrebujete badassBox 4 Panasonic 2020, pre bežný senzor Panasonic (3. obrázok) potrebujete badassBox 4 Panasonic.

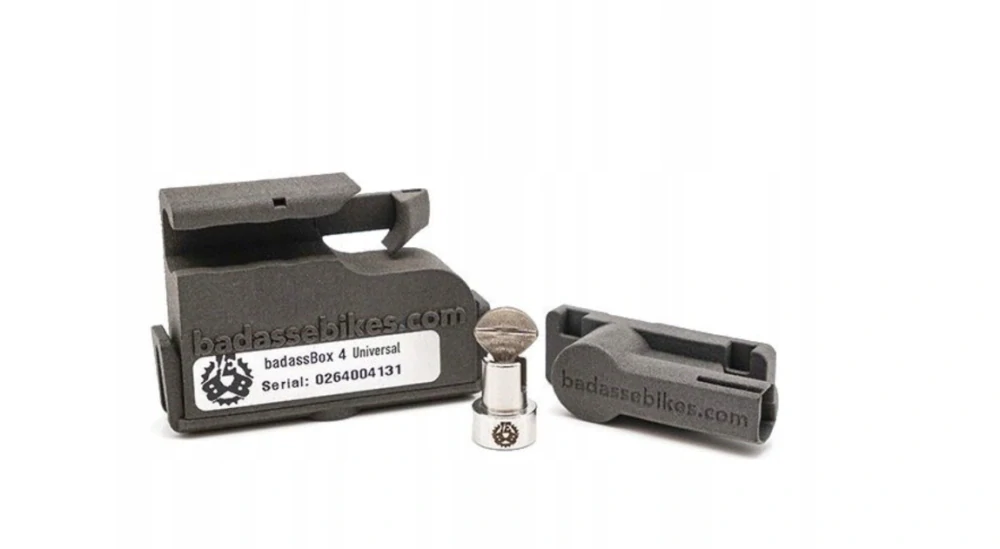

Sada badassBox 4 Panasonic CS obsahuje všetky diely potrebné na montáž badassBoxu 4 na váš elektrobicykel s motorom Panasonic so stredovým pohonom a senzorom CS v tvare pera:

• badassBox 4
• Adaptér CS
• Magnet na špice s krídlovou maticou

So sadou badassBox 4 Panasonic CS máte nielen všetky potrebné diely na naladenie vášho bicykla jedným kliknutím, ale aj ušetríte peniaze.

Inštalácia

Kolíkovitý senzor CS sa nachádza v blízkosti koncovky prevodovky.

Pre prístup k senzoru je potrebné demontovať zadné koleso.

Uvoľnite skrutky konzoly, ktoré upevňujú snímač k vývodu.

Odpojte snímač od držiaka.

Zasuňte senzor v tvare pera do adaptéra tak, aby plochá strana senzora bola zarovnaná s príslušným výrezom v adaptéri. Senzor musí byť úplne zasunutý do adaptéra tak, aby vyčnieval iba kábel a západka sa zatvárala v jednej rovine s povrchom adaptéra. (Na fotografii senzor ešte nie je úplne zasunutý.)

Pripevnite adaptér k rámu bicykla pomocou priložených káblových zväzkov.

Nainštalujte späť zadné koleso bicykla.

Zasuňte badassBox do adaptéra, kým nezacvakne

Namontujte magnet na špic a zarovnajte ho s okrajom krytu badassBox. To je všetko! Užite si svoj rýchlejší elektrobicykel!
