Čip tuning pre ebike badassBox 4 Brose CS-Set

Tuning elektrobicyklov elektrobicykle s motorom Brose a senzorom CS

Sada pre elektrobicykle s motorom Brose so stredovým pohonom a čapovým snímačom v pätke.

Kvalitný produkt vyvinutý a vyrobený nami v Nemecku.

Inštalácia vyžaduje menšiu úpravu. Pred objednaním si prečítajte priložený návod na inštaláciu!

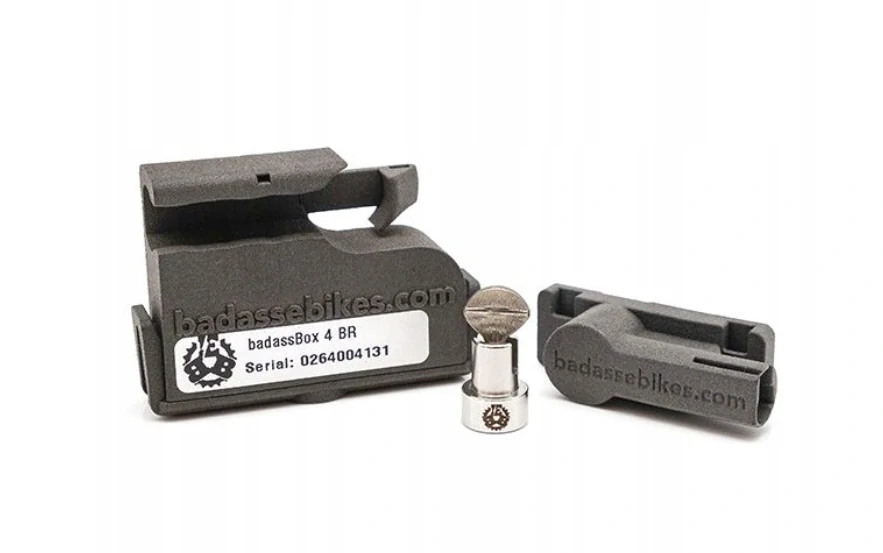

Rozsah dodávky

Dodávka obsahuje nasledujúce diely:

• badassBox 4 Brose
• kryt badassBox 4
• jedna batéria AAA
• magnet na špice
• adaptér CS
• štyri káblové zväzky

Pozor, s touto variantou je kompatibilný iba senzor v tvare pera (prvý obrázok) – pre bežný senzor Brose potrebujete badassBox 4 Brose.

Sada badassBox 4 Brose CS obsahuje všetky diely potrebné na montáž badassBoxu 4 na váš elektrobicykel s motorom Brose so stredovým pohonom a čapovým senzorom CS:

• badassBox 4 Brose
• Adaptér CS
• Magnet na špice s krídlovou maticou

So sadou badassBox 4 Brose CS máte nielen všetky potrebné diely na naladenie vášho bicykla.

Inštalácia

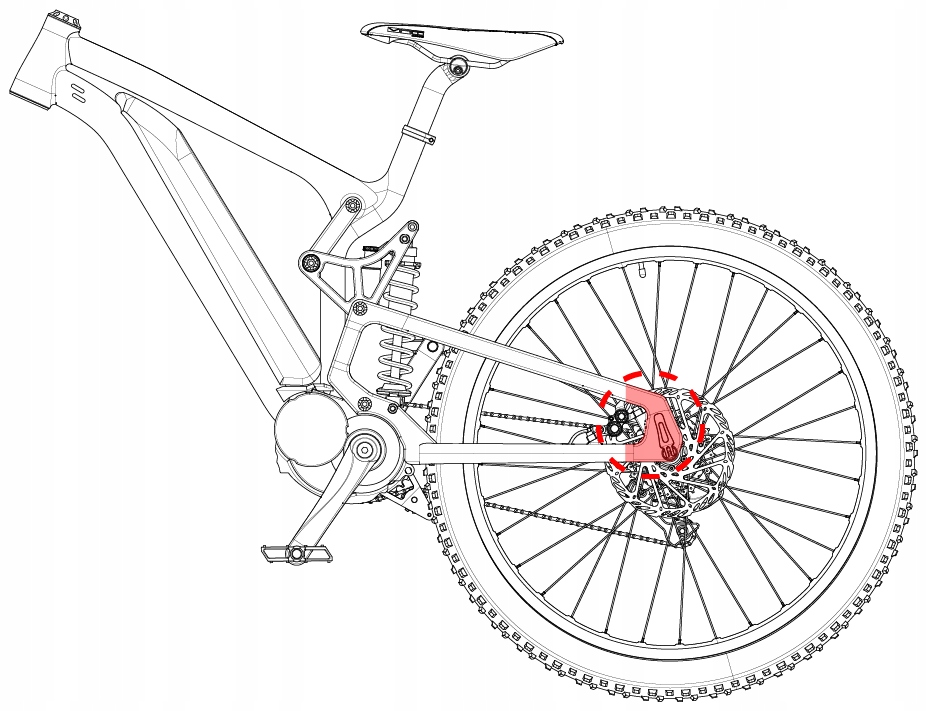

Kolíkovitý senzor CS sa nachádza v blízkosti koncovky prevodovky.

Pre prístup k senzoru je potrebné demontovať zadné koleso.

Uvoľnite skrutky konzoly, ktoré upevňujú snímač k vývodu.

Odpojte snímač od držiaka.

Zasuňte senzor v tvare pera do adaptéra tak, aby plochá strana senzora bola zarovnaná s príslušným výrezom v adaptéri. Senzor musí byť úplne zasunutý do adaptéra tak, aby vyčnieval iba kábel a západka sa zatvárala v jednej rovine s povrchom adaptéra. (Na fotografii senzor ešte nie je úplne zasunutý.)

Pripevnite adaptér k rámu bicykla pomocou priložených káblových zväzkov.

Nainštalujte späť zadné koleso bicykla.

Zasuňte badassBox do adaptéra, kým nezacvakne.
