Čip tuning pre elektrobicykle badassBox 4 Fazua X-Set

Tuning elektrobicyklov s motorom Fazua a integrovaným senzorom Fazua

Táto sada obsahuje všetko, čo potrebujete na zostavenie badassBoxu 4 pre váš elektrobicykel s motorom Fazua umiestneným v strede a senzorom integrovaným vo vidlici.

Kvalitný produkt navrhnutý, skonštruovaný a vyrobený v Nemecku.

Montáž vyžaduje malú prestavbu. Pred objednaním si prečítajte pokyny vľavo!

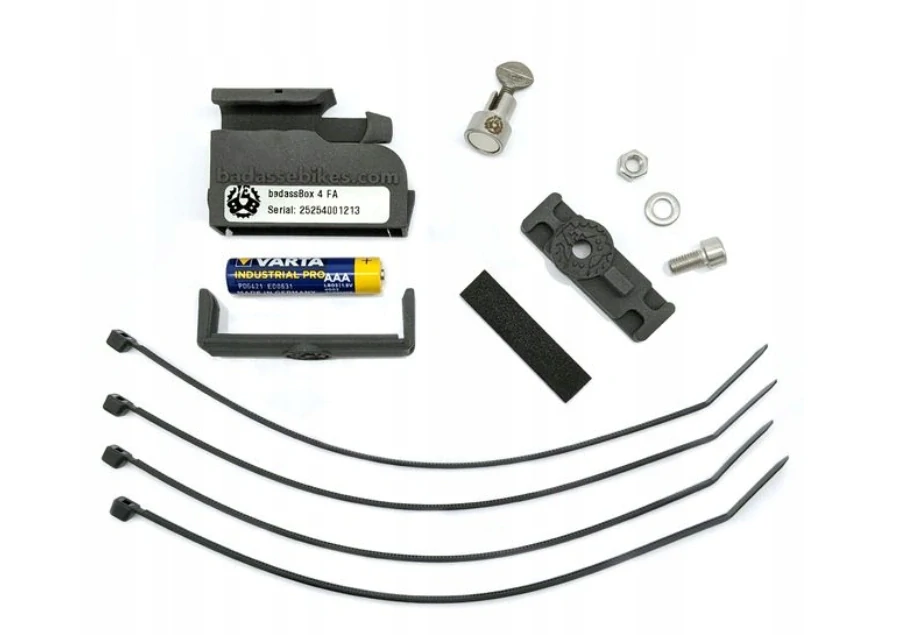

Rozsah dodávky

Dodávka obsahuje nasledujúce diely:

• jeden Box 4 Fazua
• jeden kryt puzdra BadassBox 4
• jedna batéria AAA
• jednoramenný magnet s palcovou skrutkou
• jeden univerzálny adaptér
• podložka vyrobená z elastickej peny
• jedna matica M5
• jedna podložka
• jedna valcová skrutka
• štyri káblové zväzky

Pozor, túto sadu potrebujete iba v prípade, že je senzor Fazua integrovaný vo vidlici (pozri červenou farbou označenú oblasť na 1. obrázku) vášho bicykla.

Ak je senzor ľahko dostupný na zadnej stavbe (pozri červenou farbou označenú oblasť na 2. obrázku), potrebujete iba badassBox 4 Fazua.

Badass eBikes hrdo predstavuje: Das neue badassBox 4 Fazua X-Set

Sada badassBox 4 Fazua X-Set obsahuje všetky diely potrebné na montáž badassBoxu 4 na váš elektrobicykel s motorom Fazua umiestneným v strede a senzorom integrovaným vo vidlici:

• badassBox 4 Fazua
• Univerzálny adaptér
• Magnet na špice s palcovou skrutkou

So sadou badassBox 4 Fazua X-Set nielenže získate všetky potrebné diely na nastavenie vášho elektrobicykla jedným „kliknutím“, ale aj ušetríte peniaze.

Inštalácia

Integrovaný senzor sa nachádza v oblasti vidlice.

Aby ste sa k senzoru dostali, musíte demontovať zadné koleso.

Nájdite polohu integrovaného senzora * vo vidlici vášho elektrobicykla.

* Zobrazený tvar senzora je príklad.

Uvoľnite skrutky držiaka, ktorý drží snímač * pripevnený k vidlici.

* Zobrazený tvar snímača je príklad.

Upevnite univerzálny adaptér pomocou skrutky s valcovou hlavou, podložky a matice (súčasťou balenia) k senzoru * .

* Zobrazený tvar senzora je príklad.

Teraz môžete pripevniť univerzálny adaptér s namontovaným senzorom * na zadnú stavbu pomocou dodaných káblových zväzkov.

* Zobrazený tvar senzora je príklad.

Nasuňte badassBox na adaptér, kým nezacvakne.

Nainštalujte späť zadné koleso.

Namontujte magnet na špic a zarovnajte ho s okrajom krytu badassBoxu. To je všetko. Užite si svoj rýchlejší elektrobicykel!
