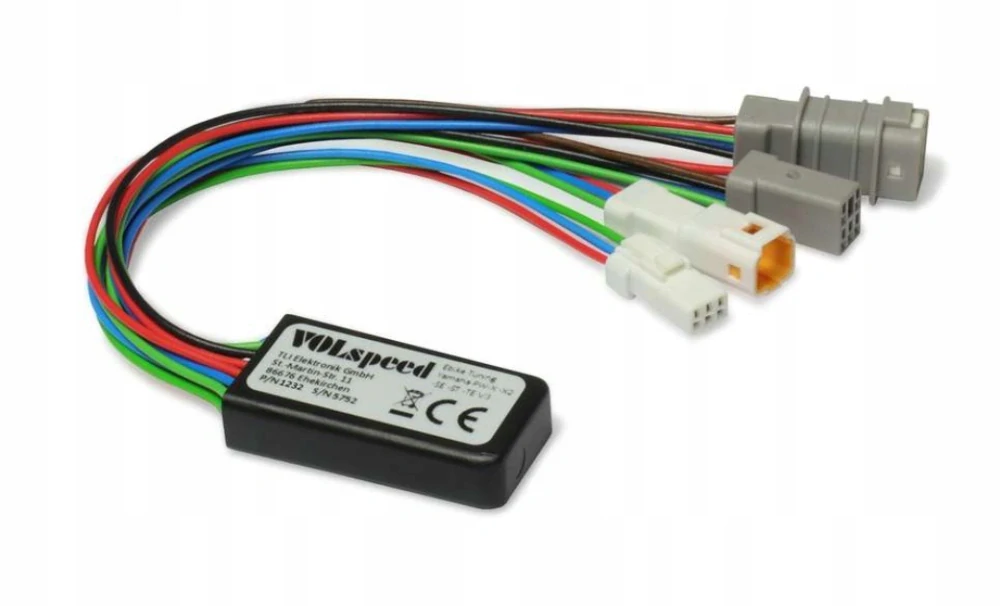

Ladiaci modul pre väčšinu elektrobicyklov / pedelec s pohonným systémom Yamaha.

Vhodné pre typy motorov PW-X, PW-X2, PW-SE, PW-ST, PW-TE, PW-CE a Air Drive všetkých modelových rokov (vrátane roku 2024). Pre motocykle s inými systémami pohonu Yamaha si pozrite nasledujúceho sprievodcu výberom.

Nie je kompatibilné s:

- Yamaha Crosscore RC

- Yamaha Wabash RT

- Decathlon E-EXPL 520

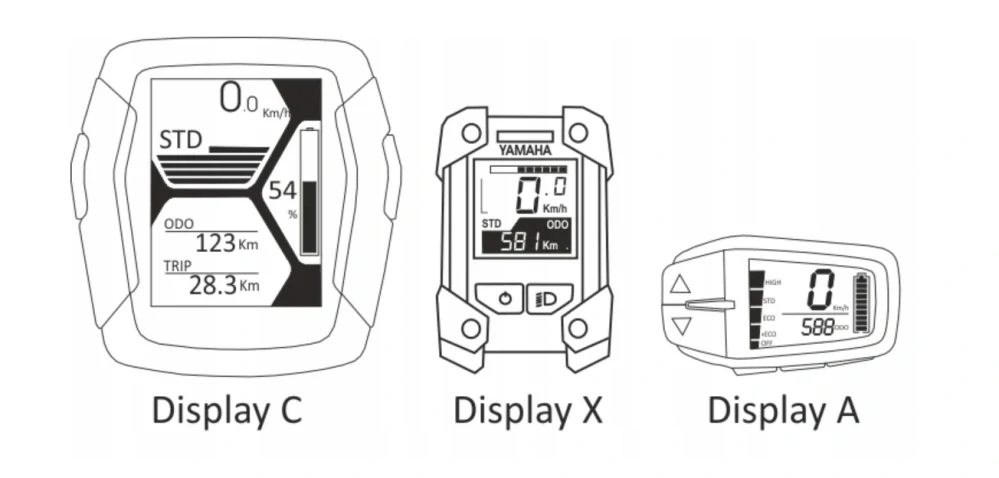

Kompatibilné s displejmi Sideswitch (Displej A), Displej B, Multiswitch (Displej C), Displej X a Interface X.

Zariadenie je neviditeľne nainštalované na hnacom motore. Nie je potrebné poškodiť ani upraviť žiadne káble; modul sa jednoducho zapojí a je okamžite pripravený na použitie.

Nie je potrebný žiadny počítač ani smartfón. Všetky nastavenia sa pohodlne ovládajú prostredníctvom displeja na bicykli.

Unikátna je možnosť nastaviť rýchlostný limit, obmedzujúce správanie a obvod kolesa prostredníctvom displeja.

Na rozdiel od iných ladiacich modulov, ktoré takmer úplne odstraňujú obmedzovač rýchlosti motora, tento modul umožňuje veľmi športový štýl jazdy s miernou spotrebou batérie miernym zvýšením limitu, napríklad na 32 km/h. Aby sa znížilo náhle prerušenie podpory motora pri dosiahnutí rýchlostného limitu, je možné rozsah obmedzenia rozšíriť na dvojnásobok rozsahu rýchlosti.

Novinkou v tretej verzii modulu je možnosť nastaviť si vlastný aktivačný kód. Okrem toho po inštalácii nie je potrebné žiadne nastavenie, modul je okamžite pripravený na použitie.

Funkcie

• Automatická inicializácia; pripravené na okamžité použitie po inštalácii.
• Ladenie je možné zapnúť alebo vypnúť pomocou šípok na ovládacej jednotke.
• Obmedzovač rýchlosti je možné po zapnutí zariadenia voľne nastaviť pomocou šípok v rozmedzí od 25 do 45 km/h. Posledná nastavená hodnota sa uloží.
• Ladenie sa vždy vypne po zapnutí bicykla.
• Je možné nastaviť „jemnejšie správanie obmedzovača“ (dynamický režim). Tým sa výrazne zníži inak veľmi náhle obmedzenie rýchlosti pri dosiahnutí rýchlostného limitu.
• Technické údajeRozsah dodávkyPotrebné nástrojePrávne a bezpečnostné informácie / Zodpovednosť za výrobokĎalšie informácie o produkte
• Prevádzka elektrobicykla na verejných komunikáciách po inštalácii modulu už nie je povolená. Jeho používanie je povolené iba na súkromnom pozemku alebo na určených testovacích a pretekárskych tratiach.
• Škody spôsobené v súvislosti s prevádzkou elektrobicykla po inštalácii už nebudú kryté poistením zodpovednosti za škodu.
• Nároky na zodpovednosť, záruku a záručné podmienky voči predajcovi alebo výrobcovi elektrobicykla sú neplatné alebo výrazne obmedzené.
• Prevádzka pri vyšších rýchlostiach vystavuje elektrobicykle väčšiemu mechanickému namáhaniu, na ktoré nie sú určené. To vedie k ďalším bezpečnostným rizikám.
• Inštalácia a prevádzka modulu je na vaše vlastné riziko. Výrobca nepreberá žiadnu zodpovednosť za škody súvisiace s prevádzkou zariadenia.
• Pred inštaláciou zariadenia sa, prosím, informujte o možných ďalších technických a právnych dôsledkoch.
• PW-SE / PW-ST / PW-TE / PW-CE / Air Drive: 3 a 6 mm imbusové kľúče, ideálne momentový kľúč
• PW-X / PW-X2: 3, 5 a 6 mm imbusové kľúče, ideálne momentový kľúč, kľúč na ozubené kolesá
• Je možné nastaviť individuálny aktivačný kód.
• Presné zobrazenie rýchlosti, prejdenej vzdialenosti, priemernej a maximálnej rýchlosti za každých okolností.
• Keď je ladenie aktívne, výpočet zostávajúceho dojazdu zohľadňuje nielen úroveň nabitia batérie a zvolenú úroveň podpory, ale aj aktuálny štýl jazdy/spotrebu batérie.
• Celkový počet najazdených kilometrov motocykla zostáva správny aj po odstránení ladiaceho modulu, pretože počet najazdených kilometrov sa v riadiacej jednotke motora aktualizuje ladiacim modulom.
• Obvod kolesa je nastaviteľný (+/-10 %) pre zlepšenie presnosti zobrazenia rýchlosti a merania vzdialenosti.

Príručka

Technické údaje

• Rozmery puzdra: 37 mm x 19 mm x 9 mm
• Dĺžka kábla: cca 140 mm
• Hmotnosť: 0,025 kg
• Spotreba energie: 0,1 W
• Napájacie napätie: 5VDC

Rozsah dodávky

• Ladiaci modul
• Návod na inštaláciu a prevádzku

Potrebné nástroje

• PW-SE / PW-ST / PW-TE / PW-CE / Air Drive: 3 a 6 mm imbusové kľúče, ideálne momentový kľúč
• PW-X / PW-X2: 3, 5 a 6 mm imbusové kľúče, ideálne momentový kľúč, kľúč na ozubené kolesá

Právne a bezpečnostné informácie

• Prevádzka elektrobicykla na verejných komunikáciách po inštalácii modulu už nie je povolená. Jeho používanie je povolené iba na súkromnom pozemku alebo na určených testovacích a pretekárskych tratiach.
• Škody spôsobené v súvislosti s prevádzkou elektrobicykla po inštalácii už nebudú kryté poistením zodpovednosti za škodu.
• Nároky na zodpovednosť, záruku a záručné podmienky voči predajcovi alebo výrobcovi elektrobicykla sú neplatné alebo výrazne obmedzené.
• Prevádzka pri vyšších rýchlostiach vystavuje elektrobicykle väčšiemu mechanickému namáhaniu, na ktoré nie sú určené. To vedie k ďalším bezpečnostným rizikám.
• Inštalácia a prevádzka modulu je na vaše vlastné riziko. Výrobca nepreberá žiadnu zodpovednosť za škody súvisiace s prevádzkou zariadenia.
• Pred inštaláciou zariadenia sa, prosím, informujte o možných ďalších technických a právnych dôsledkoch.
