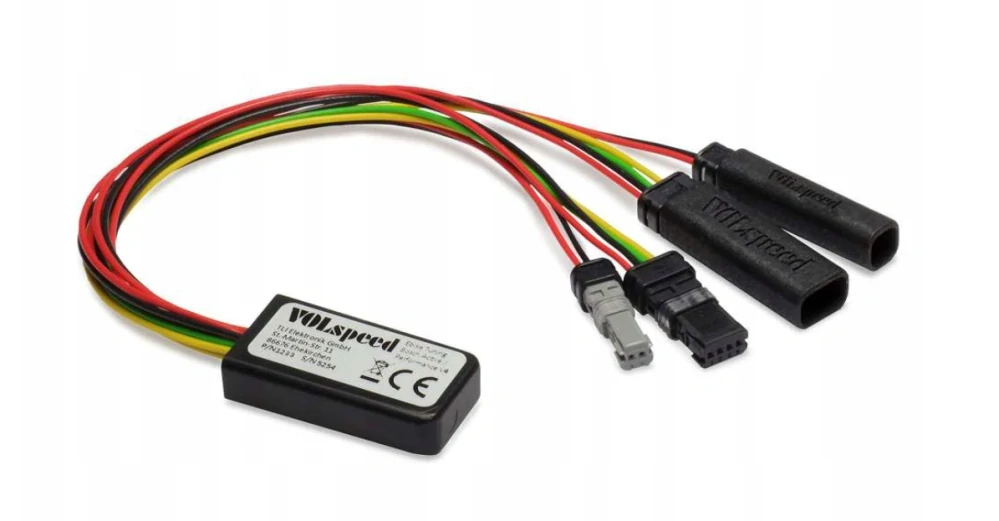

Ladiaci modul pre elektrobicykle / pedelec s pohonným systémom Bosch od modelového roku 2014.

Vhodné pre všetky pohonné systémy Active Line, Active Line Plus, Performance Line a Performance Line CX od modelového roku 2014 s displejmi Purion, Intuvia, Kiox a Nyon. Informácie o Smartphone Hub a COBI.Bike nájdete nižšie.

Nie je kompatibilné s Enviolo Automatic.

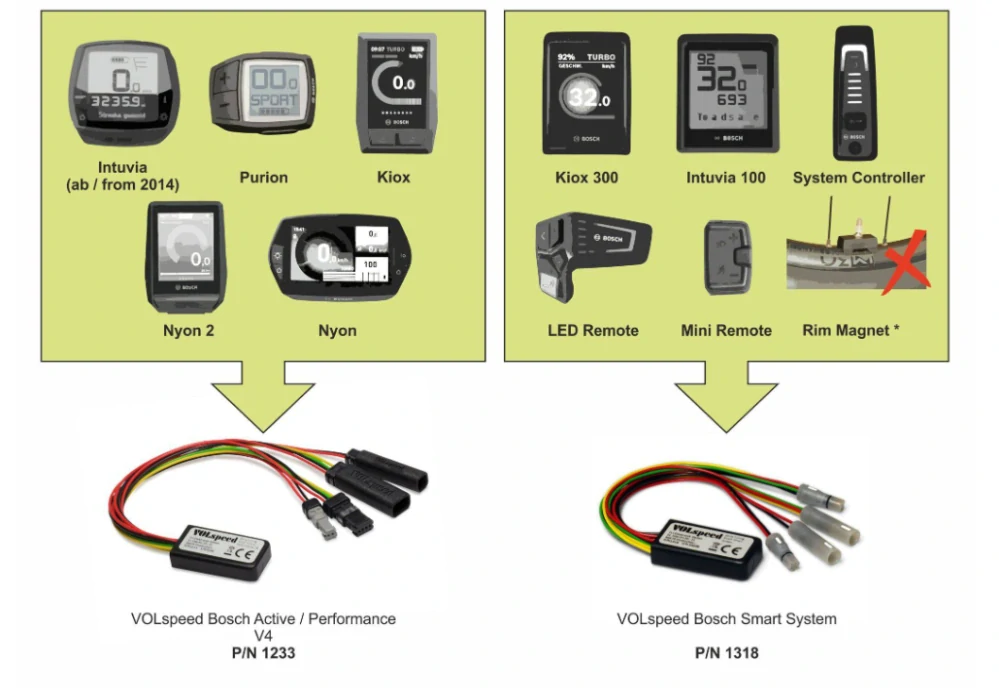

Toto ladenie nie je kompatibilné so systémom Smart System BES3. Pre správne ladenie použite nasledujúcu príručku výberu:

Zariadenie sa inštaluje neviditeľne na hnací motor. Inštalácia trvá iba 15 minút s trochou technických zručností. Nie je potrebné poškodiť ani upraviť žiadne káble; modul sa jednoducho zapojí a je okamžite pripravený na použitie. Modul je úplne vodotesný, pretože všetka elektronika je zaliata.

Nie je potrebný žiadny počítač ani smartfón. Všetky nastavenia sa pohodlne ovládajú prostredníctvom displeja na bicykli.

Prostredníctvom displeja je možné nastaviť rýchlostný limit, správanie pri vypínaní a úroveň asistencie. Na rozdiel od iných ladiacich modulov, ktoré takmer úplne odstraňujú rýchlostný limit motora, tento modul umožňuje veľmi športový štýl jazdy s miernou spotrebou batérie jednoduchým miernym zvýšením limitu, napríklad na 32 km/h. Náhle vypnutie podpory motora pri dosiahnutí rýchlostného limitu je vďaka dynamickému režimu výrazne plynulejšie. Alternatívny režim umožňuje sami definovať úroveň asistencie motora v každom jazdnom režime (TURBO, EMTB/SPORT, TOUR, ECO). Asistenciu môžete dokonca upraviť na základe rýchlosti. Pôvodné nastavenia motora sa vždy zachovajú a počas jazdy môžete jednoducho prepínať medzi vlastnými úrovňami a pôvodnými nastaveniami.

Funkcie

• Je možné nastaviť individuálny aktivačný kód (funkcia nie je dostupná na Smartphone Hub a Cobi).
• Ladenie je možné zapnúť alebo vypnúť pomocou tlačidiel na ovládacej jednotke.
• Obmedzovač rýchlosti je možné po zapnutí zariadenia voľne nastaviť pomocou šípok v rozmedzí od 25 do 45 km/h. Posledná nastavená hodnota sa uloží.
• Ladenie sa vždy vypne po zapnutí bicykla.
• Je možné nastaviť „jemnejšie správanie obmedzovača“ (dynamický režim). Tým sa výrazne zníži inak veľmi náhle prerušenie jazdy pri rýchlostnom limite. Posledné nastavenie sa uloží.
• Je možné konfigurovať individuálne úrovne podpory (alternatívny režim). Pre každú úroveň jazdy je možné definovať ďalšiu individuálnu konfiguráciu, ku ktorej je možné ľahko pristupovať počas jazdy (táto funkcia nie je dostupná so Smartphone Hub a Cobi).
• Presné zobrazenie rýchlosti, prejdenej vzdialenosti a priemernej rýchlosti za každých okolností.
• Výpočet zostávajúceho dojazdu na základe aktuálneho štýlu jazdy s aktívnym ladením.
• Indikátor úrovne nabitia batérie v percentách, striedavo so zostávajúcim dosahom, keď je ladenie aktívne. Interval: dosah 4 sekundy, úroveň nabitia batérie jedna sekunda (iba Intuvia a Purion).
• Celkový počet najazdených kilometrov motocykla zostáva správny aj po odstránení ladiaceho modulu, pretože počet najazdených kilometrov sa v riadiacej jednotke motora aktualizuje ladiacim modulom.

Inštalácia

Ladiaci modul sa zapája do konektorov pohonnej jednotky. Tie sa nachádzajú pod ľavým krytom motora. V závislosti od typu bicykla budete na odstránenie tohto krytu potrebovať rôzne nástroje. Najčastejšie budete potrebovať sťahovák na kľuky ISIS a kľúč Torx TX20. Sťahovák na kľuky si môžete zakúpiť u nás.

Príručka

Návod na použitie

Poznámka COBI.bike / SmartphoneHub

Ak používate ladenie v spojení s COBI.bike alebo SmartphoneHub, obsluha sa zmení.

Pri používaní COBI alebo SmartphoneHub nie je možné použiť individuálny aktivačný kód!

Poznámka týkajúca sa aktualizácií softvéru

Vo všeobecnosti neodporúčame vykonávať aktualizácie softvéru v pohonnom systéme Bosch po inštalácii ladiacieho modulu. Kompatibilita s budúcimi verziami softvéru pohonného systému nie je zaručená.

Technické údaje

• Rozmery puzdra: 37 mm x 19 mm x 9 mm
• Dĺžka kábla: cca 180 mm
• Hmotnosť: 0,025 kg
• Spotreba energie: 0,2 W
• Napájacie napätie: 12 V DC
• Registračné číslo OEEZ DE35476192

Rozsah dodávky

• Ladiaci modul
• Návod na inštaláciu a prevádzku
• 2 káblové zväzky

Právne a bezpečnostné informácie

• Prevádzka elektrobicykla na verejných komunikáciách po inštalácii modulu už nie je povolená. Jeho používanie je povolené iba na súkromnom pozemku alebo na určených testovacích a pretekárskych tratiach.
• Škody spôsobené v súvislosti s prevádzkou elektrobicykla po inštalácii už nebudú kryté poistením zodpovednosti za škodu.
• Nároky na zodpovednosť, záruku a záruku voči predajcovi alebo výrobcovi elektrobicykla sú neplatné alebo výrazne obmedzené.
• Prevádzka pri vyšších rýchlostiach vystavuje elektrobicykle väčšiemu mechanickému namáhaniu, na ktoré nie sú určené. To vedie k ďalším bezpečnostným rizikám.
• Inštalácia a prevádzka modulu je na vaše vlastné riziko. Výrobca nepreberá žiadnu zodpovednosť za škody súvisiace s prevádzkou zariadenia.
