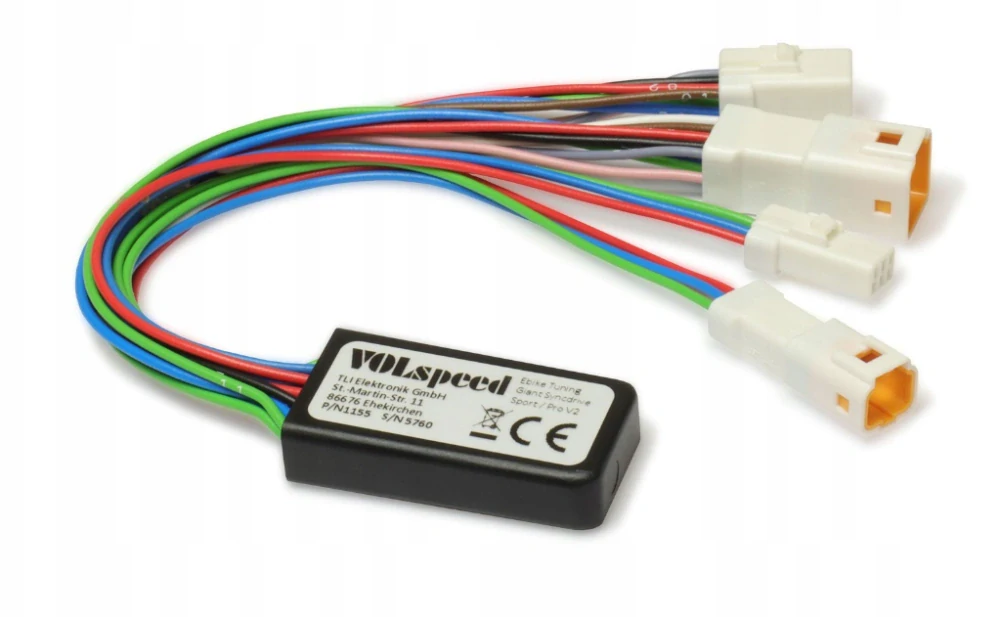

Ladiaci modul pre trvalú inštaláciu do elektrobicyklov/pedelecov s pohonnými systémami Giant Syncdrive Sport/Pro/Life/Core od modelových rokov 2017 do 2023, kompatibilný s displejmi EVO, EVO-SG, CHARGE a PLUS, ako aj s riadiacimi jednotkami ONE, DASH 2 IN 1-SG, ERGO-SG a ERGO2-SG. Pre bicykle s inými pohonnými systémami Giant si pozrite nasledujúceho sprievodcu výberom.

Zariadenie je neviditeľne nainštalované na hnacom motore. Nie je potrebné poškodiť ani upraviť žiadne káble; modul sa jednoducho zapojí.

Všetky nastavenia sa dajú pohodlne upraviť prostredníctvom displeja na elektrobicykli.

Jedinečnosť spočíva v možnosti nastaviť rýchlostný limit, obmedzujúce správanie a obvod kolesa prostredníctvom displeja.

Na rozdiel od iných ladiacich modulov, ktoré takmer úplne odstraňujú obmedzovač rýchlosti motora, tento modul umožňuje veľmi športový štýl jazdy s miernou spotrebou batérie miernym zvýšením limitu, napríklad na 32 km/h. Aby sa znížilo náhle prerušenie podpory motora pri dosiahnutí rýchlostného limitu, je možné rozsah obmedzenia rozšíriť na dvojnásobok rozsahu rýchlosti (dynamický režim).

Poznámka:

Na používanie všetkých funkcií ladenia je potrebný displej zobrazujúci celkový počet najazdených kilometrov a rýchlosť. Ak váš elektrobicykel nemá displej, môžete si ho dodatočne nainštalovať, napríklad Ride Dash Plus.

Funkcie

• Automatická inicializácia, pripravené na okamžité použitie po inštalácii - Plug and ride.
• Ladenie je možné zapnúť alebo vypnúť pomocou ovládacej jednotky na riadidlách.
• Obmedzovač rýchlosti je možné po zapnutí zariadenia voľne nastaviť pomocou šípok v rozmedzí od 25 do 45 km/h. Posledná nastavená hodnota sa uloží.
• Ladenie sa vždy vypne po zapnutí bicykla.
• Je možné nastaviť „jemnejšie správanie obmedzovača“ (dynamický režim). Tým sa výrazne zníži inak veľmi náhle obmedzenie rýchlosti pri dosiahnutí rýchlostného limitu.

• Je možné nastaviť individuálny aktivačný kód.
• Presné zobrazenie rýchlosti, prejdenej vzdialenosti a priemernej rýchlosti za každých okolností.
• Celkový počet najazdených kilometrov motocykla zostáva správny aj po odstránení ladiaceho modulu, pretože počet najazdených kilometrov sa v riadiacej jednotke motora aktualizuje ladiacim modulom.
• Obvod kolesa je nastaviteľný (+/-10 %) pre zlepšenie presnosti zobrazenia rýchlosti a merania vzdialenosti.

Príručka

Technické údaje

• Rozmery puzdra: 37 mm x 19 mm x 9 mm
• Dĺžka kábla: cca 140 mm
• Hmotnosť: 0,025 kg
• Spotreba energie: 0,1 W
• Napájacie napätie: 5VDC
• Registračné číslo OEEZ: DE35476192

Rozsah dodávky

• Ladiaci modul
• Návod na inštaláciu a prevádzku

Poznámka:

Ladiaci modul sa pripája k elektrickým svorkám motora. Tieto sa nachádzajú v hornej časti motora. V závislosti od modelu môžu byť prístupné už po odstránení spodného krytu motora. Ak nie, je potrebné motor odpojiť od rámu. Na modeloch Syncdrive Sport / Life / Core je motor pripevnený k rámu tromi skrutkami na ľavej strane, ktoré sa dajú veľmi ľahko odstrániť. Syncdrive Pro je však pripevnený dvoma skrutkami na každej strane. Pravé skrutky sú často zakryté prevodníkom. Preto je prístup k týmto skrutkám často potrebný na odstránenie prevodníka. To je možné vykonať buď odpojením prevodníka od pavúka, alebo odstránením prevodníka a pavúka spoločne. Vyžaduje si to však špeciálny nástroj na odstránenie poistného krúžku a sťahovák na kľuky ISIS.

Právne a bezpečnostné informácie

• Prevádzka elektrobicykla na verejných komunikáciách po inštalácii modulu už nie je povolená. Jeho používanie je povolené iba na súkromnom pozemku alebo na určených testovacích a pretekárskych tratiach.
• Škody spôsobené v súvislosti s prevádzkou elektrobicykla po inštalácii už nebudú kryté poistením zodpovednosti za škodu.
• Nároky na zodpovednosť, záruku a záručné podmienky voči predajcovi alebo výrobcovi elektrobicykla sú neplatné alebo výrazne obmedzené.
• Inštalácia a prevádzka modulu je na vaše vlastné riziko. Výrobca nepreberá žiadnu zodpovednosť za škody súvisiace s prevádzkou zariadenia.
• Pred inštaláciou zariadenia sa, prosím, informujte o možných ďalších technických a právnych dôsledkoch.
